Pohled zepředu

A: Ovládací panel

Umožňuje změnit nastavení tiskárny a ovládat ji. Před zahájením tisku se toto automaticky otevře.

• Ovládací panel

B: Deska skeneru

Sem vložte originál.

C: Kryt dokumentu

Po jeho otevření můžete položit originál na skleněnou desku skeneru.

D: Kazeta

Do kazety vložte běžný papír formátu A4, B5, A5 nebo Letter a kazetu vložte do tiskárny.

• Vložení papíru do kazety

E: Vodítka papíru

Posuňte vodítka tak, aby byla zarovnaná s pravým/levým/předním okrajem papíru.

F: Kryt kazety

Po sejmutí je možné vložit papír do kazety.

G: Výstupní zásobník na papír

K vysunutí dojde automaticky, jakmile tiskárna začne tisknout. Zde jsou vysouvány výtisky.

H: Podpěra pro výstup papíru

Po vytažení slouží jako opěrka vysunutého papíru.

I: Patice pro kartu

Vložte paměťovou kartu.

• Před vložením paměťové karty

J: Přístup (Access) kontrolka

Svícením nebo blikáním označuje stav paměťové karty.

• Vkládání paměťové karty

K: Vodítko víceúčelové přihrádky

Víceúčelovou přihrádku umístěte zde.

L: Úložná část víceúčelové přihrádky

Zde je možno uložit víceúčelovou přihrádku dodanou s touto tiskárnou.

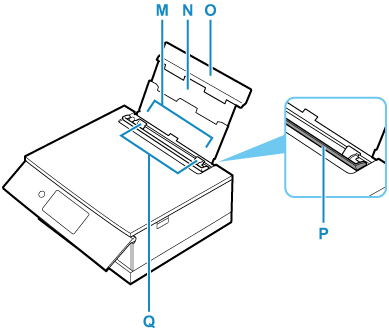

M: Zadní přihrádka

Sem vložte papír. Najednou lze vložit i dva a více listů stejného typu a velikosti, přístroj je bude zavádět po jednom.

• Vložení papíru do zadní přihrádky
• Vkládání obálek do zadní přihrádky

N: Opěrka papíru

Po vytažení je možné vložit papír do zadní přihrádky.

O: Kryt zadního zásobníku

Tuto opěrku otevřete, chcete-li vložit papír do zadní přihrádky.

P: Kryt otvoru podavače

Zabraňuje vniknutí předmětů do otvoru podavače.

Po otevření můžete posunout vodítka papíru. Před tiskem kryt zavřete.

Q: Vodítka papíru

Posuňte vodítka tak, aby byla zarovnaná s oběma okraji papíru.
